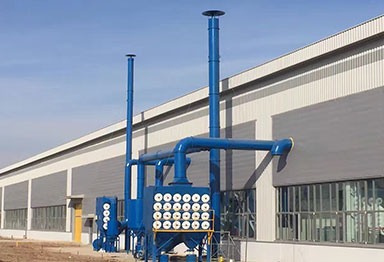

立佳開發的全新一代HVAF超音速火焰噴涂系統,在熱噴涂設備研制領域,目前已經擁有了2項發明專利,36項實用新型專利,燃料只需要丙烷和壓縮空氣,可以對接多種噴嘴,以適應不同熔點的噴涂材料,同時可配套外圍輔助設備,比如:噴涂房,機械手,轉臺夾具,除塵系統等自動化生產線,以便于提高產品的加工效率和質量穩定性。
立佳開發的全新一代HVAF超音速火焰噴涂系統,在熱噴涂設備研制領域,目前已經擁有了2項發明專利,36項實用新型專利,燃料只需要丙烷和壓縮空氣,可以對接多種噴嘴,以適應不同熔點的噴涂材料,同時可配套外圍輔助設備,比如:噴涂房,機械手,轉臺夾具,除塵系統等自動化生產線,以便于提高產品的加工效率和質量穩定性。
全閉環自動控制系統,觸摸屏操作,數字化監控,國外進口控制閥,工藝配方存儲調用,多級登錄權限,安全互鎖與外圍設備接口。
該噴嘴涂層具有極低的孔隙率,一般在0.1-0.3%
使用粉末粒度:5-30μm,15-45μm(HVOF模式)
0.26kg/h,沉積率:50%以上(不同材料)
因為擁有高的沉積效率和高度送粉率,較低的燃氣成本,整體使用成本比較低
這套系統采用 PLC 控制系統的運行,操作者通過圖形化的人機界面可輕松輸入相關的工藝參數或調用以往的噴涂配方,系統內部可實時記錄并監控噴涂的全過程。
HVAF控制柜是對所有噴涂工藝過程進行控制的中樞。內置高端 PLC和各種軟件,負責完成全部的控制過程。全部的重要的工藝參數均采用閉環控制,以最大限度保證工藝的穩定和可重復性。觸摸屏作為人機界面用于輸入噴涂工藝參數和顯示噴涂狀態。系統的運行是實時監控。
該系統可存儲所有工程參數,使用時可以直接調用。通過觸摸屏的主操作界面,使用者可以很容易地進行噴涂參數的存儲、調用和修改。
人機界面采用 12 英寸大尺寸觸摸屏,觸摸屏上采用圖片化展示出全套設備的各個組成部件(比如氣體控制區、電源及送粉控制區等),使操作者一目了然。人機界面用于輸入噴涂參數、儲存噴涂參數、顯示噴涂狀態等。系統發生錯誤報警后,相關的錯誤信息也會在人機界面上顯示。
在觸摸屏上,用戶可對所有的工藝參數進行設定,并使所有的噴涂參數一覽無余。針對不同種類的噴槍,系統內置的 PLC 預設了點火、參數爬升和功率極限等參數,這樣可避免由于錯誤設定參數而導致噴槍零件的燒損。
HVAF控制柜還有一套自我診斷功能、監控設備的流量,壓力和傳感器的運行狀態。一旦發生報警,系統會自動停槍,觸摸屏界面會報警,操作人員通過查看該報警頁面就能知道報警的來源,從而得知故障原因。所有報警均自動保留觸發原因、時間、日期等歷史記錄,這有助于操作人員對設備狀況的了解。
HVAF控制柜能夠監測所有的外圍設備,當外圍設備,除塵器,冷水機沒有啟動時,系統不允許點火,以保障噴槍和噴涂房的安全,當機械手,除塵器,冷水機出現故障時,會立刻停止噴槍。
HVAF系統具有待機功能,即在噴涂過程中如果由于某種原因需要短時間停止噴涂作業,可以通過按“運行”鍵使設備進入待機狀態。待機狀態中,噴槍依舊保持點火,但所有的水電氣都處于維持點火所需的最低消耗狀態。一旦需要恢復正常噴涂工作,再按一下“運行”鍵系統就可解除待機狀態,工藝參數將重回設定值從而進入正常的噴涂狀態。這一功能是為了避免噴涂作業過程中反復停機導致的噴槍部件比如噴嘴、燃料的損耗。
序號 | 組件 | 特點 | 項目內容 參數 | 備注 |
1 | HVAF噴涂控制柜 | 1.進口核心配件,全閉環系統,日本三菱高性能PLC控制 2.堅固的設計,歐美全進口壓力傳感器,電磁閥,品質與歐美設備一樣。 3.觸摸屏操作,智能自動化運行; 4.工藝參數在觸摸屏面板上一目了然; 5.一鍵操作,可實現噴涂過程的自動化和實時檢測,多項報警提示,可對系統故障立即做出響應。 |
1.程序控制:全閉環PLC控制 2.界面控制:15寸觸摸屏 3.流量控制:質量流量控制器+電氣 ?調壓閥 4.丙烷壓力:1Mpa 5.空氣壓力:1.2Mpa 6.載氣壓力:1.1Mpa 7.丙烷流量:?0~35kg/h 8.空氣流量:300-600m3/h 9.載氣流量: 0~100L/min 10.供電電源和功率:AC220/2P/50Hz±5%,15kw 11.主要配件產地:美國、日本、意大利 12.尺寸重量:1150*600*1360mm, 193kg |
序號 | 組件 | 特點 | 項目內容 參數 | 備注 |

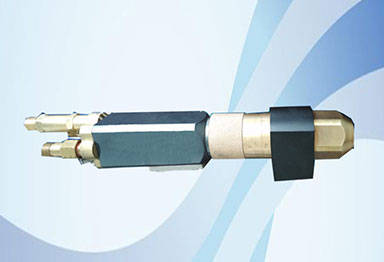

1 | 噴槍 | LA3噴槍主要結構是燃燒室連接2級燃燒噴嘴的方式, 空氣一部分用于助燃,一部分用于冷卻前端槍管, 然后冷卻后的空氣再折回進入槍管內部, 并加入二次丙烷與空氣混合燃燒,產生更多的熱能。 因為燃燒后的火焰氣體瞬間膨脹數倍, 槍體內部對粉末粒子的推動力更強, 使粒子的飛行速度更高, 涂層呈現出來優異的特征, 比如孔隙率低,涂層硬度更高。 |
1.火焰速度:≥2000m/s 2.火焰溫度:1500℃ 3.噴涂速度:最大25kg(WC) 4、沉積率:33%-55% 5、粉末顆粒速度:850-1100m/s 6、孔隙率:≤0.5% 7、涂層結合強度:≥70Mpa(WC) 8、涂層硬度:可達1600 HV300 |
序號 | 組件 | 特點 | 項目內容 參數 | 備注 |
1 | C-1000送粉器 |
1.該送粉器是以刮盤式輸出的高精度送粉機構, 2.采用小流量的氮氣或者氬氣為送粉氣, 3.采用國際上最新傾斜式結構,方便清理粉末, |
1.送粉方式:計量盤 2.清粉方式:桶身翻轉式 3.粉筒模式:單筒式 4.自清潔功能:具備 5.存粉筒容積:3L*2 6.送粉氣:氮氣或氬氣 7.送粉氣壓力:0.15-0.5Mpa 8.載氣流量:0~15L/min 9.送粉速度:0~220g/min 10.送粉精度:±1% 11.粉末大小:-150~5μm |
序號 | 組件 | 特點 | 項目內容 參數 | 備注 |
1 | 丙烷供氣系統 | 該系統內配備的是美國著名的進口品牌Algas-SDI的Zimmer系列丙烷氣化器, 以及丙烷罐體的加熱毯一個, 氣化器相比國產的水浴式氣化器有效率更高氣化能力, 而且體積小巧,便于安裝。 |
氣化量:50kg/h max 進出接口規格:1/2英寸FNPT 設計壓力:250psig-17.2barg 試驗壓力:375psig-25.9barg 供電電源和功率:220V,6.5kw 尺寸重量:684*241*210mm,32kg |
